压力测量胶片之层压压力检测

层压压力指多层材料压合时的压力分布，典型如干膜（DFR）压膜、背面研磨胶带贴合辊、电子成像热固定。层压不均 → 气泡、脱层。

一、核心参数



场景	层压压力
工艺动作	多层压合

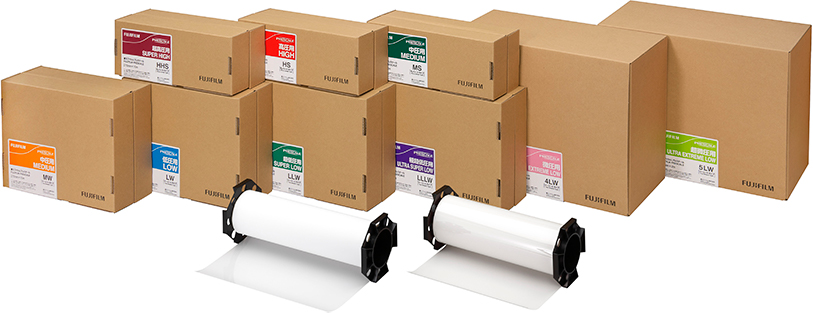

常用型号	LW、MW（2.5 – 50 MPa）
检测目的	压合面分布、气泡/脱层隐患

二、层压为什么用 Prescale？

层压是整面接触，点式传感器看不出整面。Prescale 夹在层间压合，取出看分布，定位气泡、缺压区域，调机时省很多试错。

三、典型应用

• 干膜（DFR）压膜：查层压面分布，防气泡。
• 背面研磨胶带贴合辊：查贴合压力。
• 电子成像热固定部件：查热固定压力。

四、常见问题（FAQ）

为什么这个场景用 Prescale 而不是测力传感器？

测力传感器看的是“一个点”的力（一维），看不出整个接触面的分布（二维）。Prescale 把整面压力显出来，能发现歪斜、偏磨、局部缺压。

这个场景常用哪些型号？

常用 LW、MW（2.5 – 50 MPa） 区间的型号，具体按你的压力估算来选；估不准发给我们帮你定。

五、怎么用（四步）

1. 把 Prescale 裁成要测的形状，塞进两个接触面之间。
2. 按正常工况施压（高温型在加热加压条件下进行）。
3. 取出来看：红色越深代表压力越大，对照标准色卡一眼读出压力分布。
4. 要出数据就用 FUJIFILM Prescale Mobile App 扫一下，得到平均压力、受压面积，还能直接分享。
