一张纸受压为什么会变红？拆解压力测量胶片的微胶囊显色原理



做设备维护、压合工艺的朋友，多半见过这样一张”神奇的纸”：把它夹进两个贴合面之间，加压再取出，原本干净的胶片上浮现出一片红色——哪里压得重，红色就深；哪里没压到，依然白白净净。

一张看起来平平无奇的薄膜，为什么受压会显色？红色深浅背后，藏着怎样的技术门道？今天咱们就把这层”窗户纸”捅破，聊聊压力测量胶片的显色原理。

一、先认识一下这位”显色高手”

压力测量胶片，也有人叫它压力纸、压敏纸，是一种用来测量接触面之间压力分布的薄膜类测量材料。

它的本领可以概括成一句话：让看不见的压力，变成看得见的红色。

具体来说，它能提供三样东西：

• 压力分布：整个接触面上，哪些地方压到了、哪些地方压偏了，一目了然
• 压力大小：颜色深浅对应压力高低，可以对照标准色卡判断
• 压力平衡：整个面受力是否均匀，是否存在局部过压或欠压

这类产品以富士胶片的”Prescale”为代表，覆盖的压力范围相当宽，从0.006MPa到300MPa，共分8款型号、9种类型。从轻如羽毛的贴合接触，到重达数百兆帕的冲压锻造，都在它的”管辖范围”内。

它的底层技术，是富士胶片从传统胶片时代积累下来的薄膜涂层技术——把精密化学材料，均匀涂布在薄薄的基材上。这项看似”传统”的能力，恰恰是显色稳定、批间一致的关键。

顺带一提，这条技术路线还延伸出了整个测量胶片家族：压力测量胶片之外，还有通过颜色密度观察热力分布的热分布测量胶片，以及把紫外线分布可视化的紫外线分布测量胶片。同一套”显色—读取—分析”的逻辑，被应用到了不同的物理量上，这也是很多人把它称作”多物理场测量平台”的原因。



二、双片型与单片型：两种结构，一个原理

拆开一盒压力测量胶片，你会发现它有两种形态。

双片型：由两片胶片组成。A胶片上涂有发色剂，C胶片上涂有显色剂。使用时把两片的涂布面相对叠放，C片在下、A片在上，再一起放进测量位置施压。

单片型：发色剂和显色剂涂在同一片薄膜上，不用配对，拿出来就能用，适合快速布置的巡检场景。

为什么双片型要把两种药剂分开？道理类似”保险”：两种化学成分分开保存时性质稳定，只有受压接触的瞬间才发生反应，减少了存放期间的性能衰减，测量数据的可靠性更有保障。而单片型牺牲了一点存放宽容度，换来操作的便捷。

型号命名上也有规律：后缀带W的是双片型（如LW、MW），带S的是单片型（如MS、HS）。看名字就能判断结构类型。

📷[ 此处插入图片 ]  双片型A片C片叠放示意图与单片型结构对比图

三、主角登场：微胶囊显色原理

结构只是舞台，真正的主角是微胶囊技术。

A胶片的发色剂层里，藏着无数微小的胶囊。每个胶囊内部封装着无色染料，胶囊壁由特定材料构成，强度经过精心设计。

受压破壁：当外力施加到胶片上，接触点处的微胶囊被压破，内部的无色染料渗出。

接触显色：渗出的染料被C胶片显色剂层的显色材料吸附，两者接触发生化学反应，呈现出红色。

这一步就是显色的全过程——不插电、不联网、不需要任何外部设备，化学反应在压力作用的那一刻自动完成。

四、颜色深浅的秘密：胶囊的”大小强弱”

看到这里你可能要问：都是破壁显色，为什么有的地方深红、有的地方浅粉？

先说结论：显色深浅由染料渗出量决定，而染料渗出量由破裒微胶囊的数量与”档位”决定。压力越大，破裂的胶囊越多、越”顽固”的胶囊也越多，染料总量就越大，红色也就越浓。

关键在于：发色层上的微胶囊，大小和强度并非整齐划一，而是有多个"档位"。

咱们可以打个比方：把微胶囊想象成一片鸡蛋阵列，有的壳薄、有的壳厚。轻轻一压，只有薄壳的鸡蛋破了，渗出的染料少，颜色就浅；使劲一压，厚壳的鸡蛋也纷纷破裂，大量染料涌出，颜色就深。

而大小、强度各异的胶囊，被均匀涂布在发色层上。这样一来：

• 压力小：只破了强度低的胶囊 → 显色浅
• 压力大：各种强度的胶囊纷纷破裂 → 显色深
• 压力越大：破裂的胶囊数量越多，染料越多 → 颜色越深

压力与显色浓度之间，就建立起了一条对应关系。这正是压力测量胶片能”读数”的物理基础。

五、从颜色到数值：标准图表怎么用

显色之后，怎么知道压力到底是多少？这就要用到标准图表（比色卡）。

每款胶片都配有对应的标准图表：一侧是压力值刻度，一侧是不同浓度级别的红色样块。把施压后的胶片与图表对照，找到颜色程度接近的样块，就能读出对应的压力范围。

以中压用MW型号为例，它的标准图表提供A、B、C三条参考曲线——分别对应不同的温度、湿度条件。温湿度不同，同样的压力对应的显色浓度会有差异，选对曲线，读数才靠谱。

有两点需要留意：

• 超出量程的读数仅供参考：图表上虚线部分已超出允许误差范围，此时颜色与压力的对应关系不可靠
• 施压时间有讲究：以持续压为例，部分型号要求约5秒达到压力、保持2分钟，条件偏离会影响浓度

六、从目视到数字化：手机一拍就能出数

拿胶片和色卡比对着看，能解决定性判断，但如果要出数据、出报告、做趋势分析，光靠眼睛就不够了。

富士胶片为此提供了一套数字化工具链：

• Prescale Mobile App：手机拍摄显色后的胶片，App自动分析出压力值、压力分布、载荷值、受压面积等数据
• FPD-8010E 压力图像分析系统：扫描仪采集，电脑端深入分析，支持数据导出与共享，用于开发、设计、设备改良、维保等场景
• Prescale Station：FA相机加LED照明，产线级的自动化采集与分析基站

从”看图识压”到”数据说话”，显色原理没变，但数据的应用价值被彻底放大。

七、它为什么至今无法被替代？

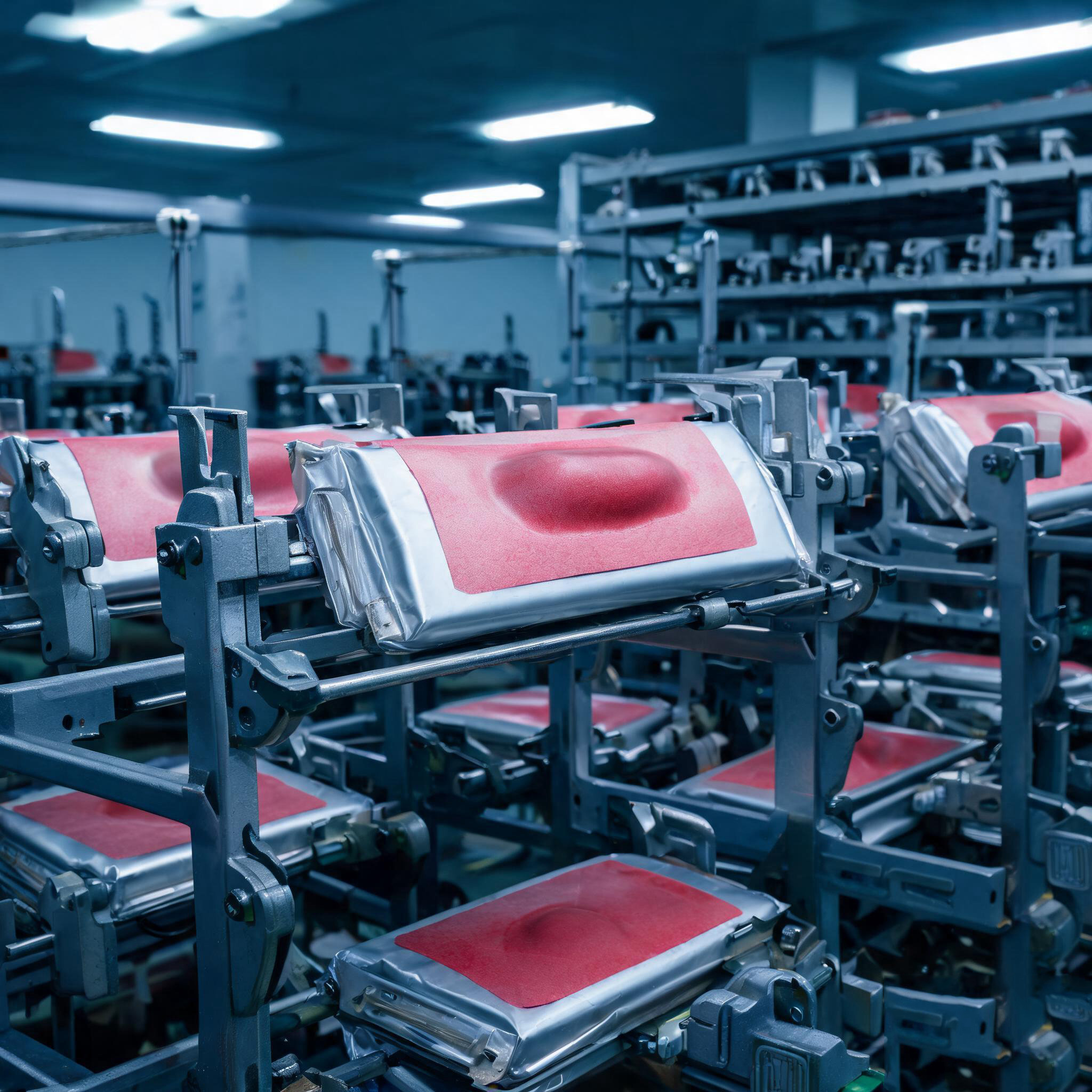

电子压力传感器已经如此普及，为什么一张”会变红的纸”依然活跃在半导体、锂电池、汽车、电子、食品医药包装等行业的车间里？

原因就藏在显色原理带来的天然特性里：

• 无源：化学反应自驱动，不需要供电
• 超薄：A胶片厚度约60微米上下，可以放进毫米级的贴合间隙

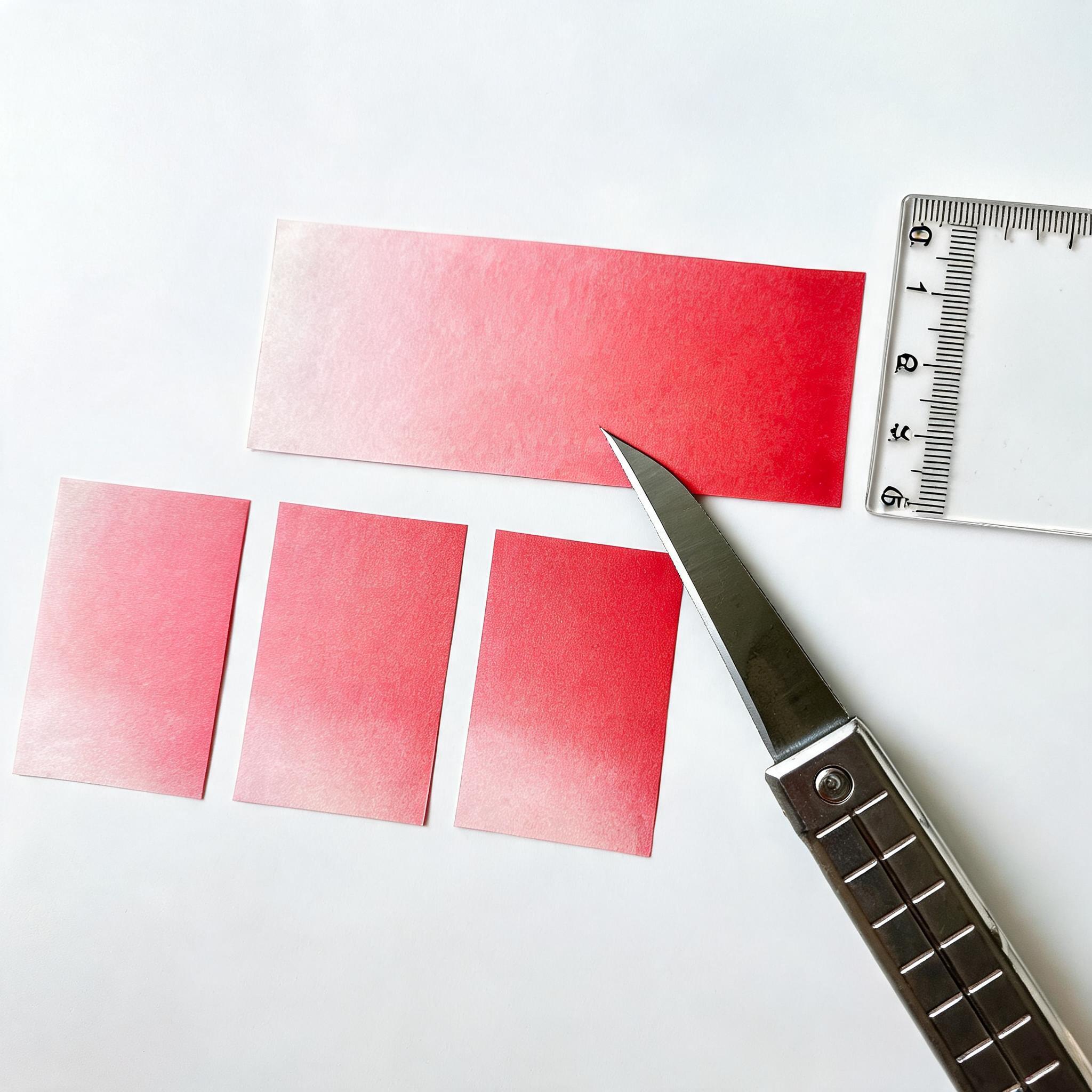

• 柔性：可以裁剪成任意形状，贴合曲面
• 全幅面：胶片整体都是”感应区”，一次测量整个接触面，而非几个点
• 直观：结果本身就是一张”压力地图”，沟通成本极低

传感器测的是”点”，胶片测的是”面”。当问题出在分布不均而非总力不足时，一张全幅面的红色地图，往往比一堆数字更能直指要害。

八、几个常被问到的小问题

Q1：胶片可以重复使用吗？

不行。微胶囊一旦破裂就是永久性的，显色结果会一直保留。这既是缺点（耗材属性），也是优点——显色后的胶片就是一份可以存档的”压力证据”，追溯起来很方便。

Q2：摩擦、拖拽会让胶片显色吗？

会。压力测量胶片的显色条件是压力作用，类似摩擦、拖拽等切向作用同样可能破坏微胶囊，造成着色不均匀。所以放置和取出胶片时动作要轻，避免大力拖拽。

Q3：胶片怕水吗？

怕。胶片上涂有化学材料，如果与水或酒精等溶剂接触，会影响产品性能。裁剪、布放时要保持手部和工作环境干燥清洁。

Q4：温度会影响显色吗？

会。常温系列的推荐使用温度是20～35℃、湿度35～80%RH，超出这个范围，显色浓度会偏离标准曲线。如果工况本身就在高温（比如热压、热封），就要选高温压力测量胶片，而不是拿常温片硬扛。

Q5：肉眼比色准吗？

目视比对适合定性判断和现场快速筛查。如果要把数据写进报告、做前后对比，建议用App或分析系统数字化读取，把人为判断的误差降到更低。

下次再看到一张变红的胶片，你会知道：那一抹红色深浅之间，是无数微胶囊的”集体汇报”——哪里的压力到位了，哪里还欠着火候，它都记得清清楚楚。
