常见问题

Q: 产品是何种尺寸？

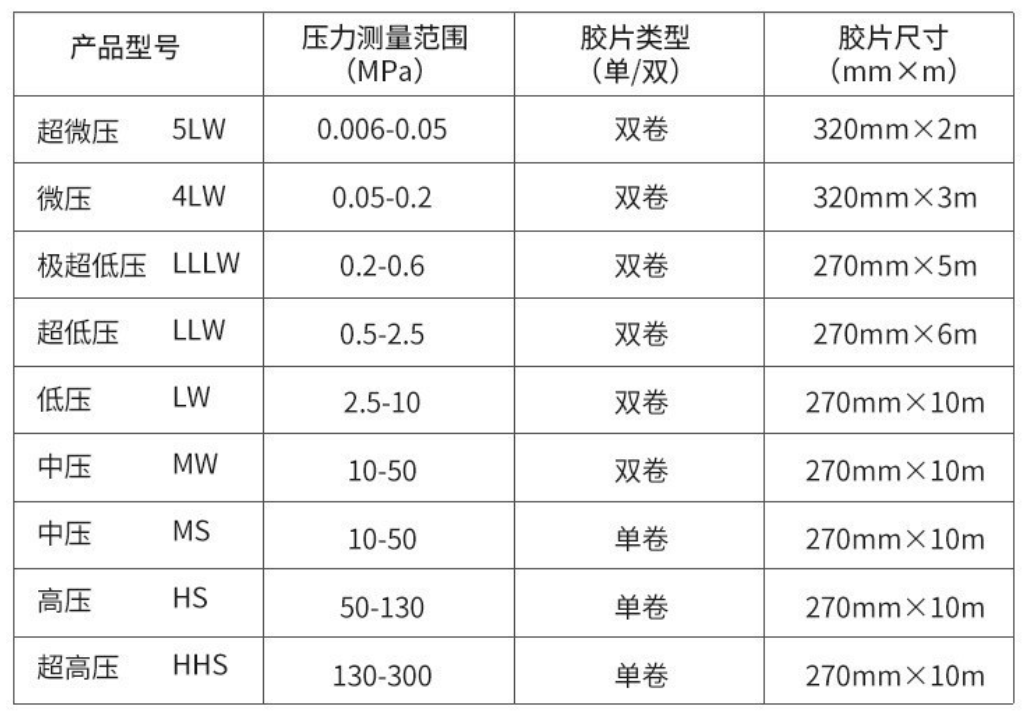

高温压力测量胶片以卷材形式供应。 根据压力范围和温度范围的不同，产品有多种类型，不同型号对应不同产品尺寸。

Q: 产品的厚度是多少？

双片型感压纸，分为A胶片和C胶片，需要两片重叠使用。 单片型感压纸，只有C胶片，单片直接使用

Question 1

高温压力测量胶片以卷材形式供应。根据压力范围和温度范围的不同，产品有多种类型，不同型号对应不同产品尺寸。

Question 2

双片型感压纸，分为A胶片和C胶片，需要两片重叠使用。单片型感压纸，只有C胶片，单片直接使用

A胶片的厚度为60±10μm，C胶片的厚度为65±10μm。

Question 3

瑞森伟业已与全球各大异方性导电膜厂商达成紧密的代理合作关系，为中国大陆及全球厂商提供专业的供应链服务！

异方性导电膜（英文全称：Anisotropic Conductive Film，简称 ACF），又称异方性导电胶或者各向异性导电膜，是一种兼具导电、绝缘和机械粘接三大功能的高分子薄膜状连接材料。

其核心特性在于“各向异性”，即：

垂直方向（Z轴）导电：在垂直于膜平面的方向上形成导电路径，实现电气互连。
水平方向（X、Y轴）绝缘：在与膜平面平行的方向上保持绝缘，有效防止相邻电极短路12。

1. 核心组成与结构

ACF 通常由以下几个关键部分组成：

树脂黏着剂：作为基体（多采用热固性环氧树脂），提供粘接、绝缘、防湿气和耐热功能，并在固化后固定电极的相对位置。
导电粒子：均匀分散在树脂中，多为表面镀镍/金的高分子塑胶球（直径通常在3~5微米）。其塑料核心具有可压缩性，能增加接触面积并降低导通电阻。
载体膜/离型膜：作为支撑和保护层，方便加工与撕除。

2. 导通原理

ACF 的导通依赖于精确的热压工艺：
在加热（通常在150℃~200℃）和加压的作用下，树脂基体软化，导电粒子在上下对应的电极之间被挤压变形。此时，导电粒子表面的绝缘膜破裂，受压变形的粒子在上下电极间形成稳定的导电通路。而在水平方向上，由于导电粒子含量低于渗流阈值且被绝缘树脂隔离，因此保持绝缘状态。

3. 主要应用领域

1️⃣. 显示面板领域（核心应用）

这是 ACF 最传统也是占比最大的应用市场。在智能手机、平板电脑、电视等设备的液晶显示器（LCD）和有机发光二极管（OLED）面板中，ACF 被广泛用于连接玻璃基板上的透明电极与驱动 IC 或柔性电路板46。

先进封装技术：支持 COG（芯片直接封装于玻璃基板）、COF（芯片封装于柔性基板）及 FOG（柔性基板连接于玻璃基板）等工艺，实现微米级甚至 20μm 以下的超细间距连接。
触控屏与传感器：用于连接触控屏传感器，以及电子纸等柔性显示设备的线路导通。

2️⃣. 半导体与微电子封装

随着芯片向微型化和三维堆叠发展，ACF 在先进封装中替代了传统的焊接工艺：

倒装芯片（Flip-Chip）：在晶圆级封装中，为半导体裸芯片与基板之间提供电气互连和机械固定。
系统级封装（SiP）：用于芯片的三维堆叠与垂直互连，满足高密度封装需求。
特定元器件封装：应用于 CMOS 图像传感器、射频（RF）模组、电源管理 IC 以及存储器封装中。

3️⃣. 新兴电子与可穿戴设备

柔性电子的崛起为 ACF 带来了广阔的新兴市场：

柔性/折叠设备：折叠屏智能手机、可卷曲显示器等铰链区域的连接，要求材料具备极高的柔韧性和耐弯折性。
可穿戴与医疗电子：智能手表、健康监测设备，以及植入式医疗器械、内窥镜摄像头、助听器等，利用 ACF 实现小体积下的高可靠性连接。

4️⃣. 摄像头模组组装

在智能手机、车载及监控摄像头中，ACF 用于连接摄像头内部的传感器与电路板。

应对基板翘曲：与平整的玻璃基板不同，摄像头模组中的陶瓷基板在制造中容易产生翘曲。因此，该场景通常会使用含有大粒径导电粒子的 ACF，以确保在基板不平整的情况下依然能实现稳定的导通。
低压接合：摄像头传感器极为精密，大粒径 ACF 还能在较低的压力下完成导通，避免压坏精密器件。

5️⃣. 汽车电子与智能座舱

随着新能源汽车的发展，车载显示和智能驾驶系统对 ACF 的需求激增：

车载显示：全景天幕、中控大屏、数字仪表盘、抬头显示（HUD）等，要求 ACF 具备极强的耐冷热交替和抗震动性能。
自动驾驶（ADAS）：车载摄像头模组和各类雷达传感器的精密互连。

6️⃣. 其他细分领域

RFID 标签与智能卡：作为倒装芯片凸点与柔性基板焊盘互连的成熟方案，具有快速固化（甚至室温固化）的特点。
印刷电子：用于纳米银线电路的低温固化连接。

随着电子产品向轻、薄、短、小化发展，ACF 成为替代传统锡焊工艺的关键材料，主要应用于需要高密度、细间距连接的电子领域：

显示面板封装：如液晶显示器（LCD/OLED）的芯片玻璃接合（COG）、芯片软板接合（COF）等。
电路板连接：柔性电路板（FPC）与印刷电路板（PCB）或玻璃基板的连接（FOB/FOG等）。
新兴领域：触控屏、传感器、可穿戴设备以及新能源汽车的智能座舱等。

4. 市场与发展

ACF 属于高技术功能性材料，早期由索尼（Sony）于1973年设计销售，长期以来全球大部分市场份额被日本企业占据。近年来，随着国内电子产业链的发展。

Accepted Answer

高温压力测量胶片以卷材形式供应。根据压力范围和温度范围的不同，产品有多种类型，不同型号对应不同产品尺寸。

Accepted Answer

双片型感压纸，分为A胶片和C胶片，需要两片重叠使用。单片型感压纸，只有C胶片，单片直接使用

A胶片的厚度为60±10μm，C胶片的厚度为65±10μm。

Accepted Answer

瑞森伟业已与全球各大异方性导电膜厂商达成紧密的代理合作关系，为中国大陆及全球厂商提供专业的供应链服务！

异方性导电膜（英文全称：Anisotropic Conductive Film，简称 ACF），又称异方性导电胶或者各向异性导电膜，是一种兼具导电、绝缘和机械粘接三大功能的高分子薄膜状连接材料。

其核心特性在于“各向异性”，即：

垂直方向（Z轴）导电：在垂直于膜平面的方向上形成导电路径，实现电气互连。
水平方向（X、Y轴）绝缘：在与膜平面平行的方向上保持绝缘，有效防止相邻电极短路12。

1. 核心组成与结构

ACF 通常由以下几个关键部分组成：

树脂黏着剂：作为基体（多采用热固性环氧树脂），提供粘接、绝缘、防湿气和耐热功能，并在固化后固定电极的相对位置。
导电粒子：均匀分散在树脂中，多为表面镀镍/金的高分子塑胶球（直径通常在3~5微米）。其塑料核心具有可压缩性，能增加接触面积并降低导通电阻。
载体膜/离型膜：作为支撑和保护层，方便加工与撕除。

2. 导通原理

ACF 的导通依赖于精确的热压工艺：
在加热（通常在150℃~200℃）和加压的作用下，树脂基体软化，导电粒子在上下对应的电极之间被挤压变形。此时，导电粒子表面的绝缘膜破裂，受压变形的粒子在上下电极间形成稳定的导电通路。而在水平方向上，由于导电粒子含量低于渗流阈值且被绝缘树脂隔离，因此保持绝缘状态。

3. 主要应用领域

1️⃣. 显示面板领域（核心应用）

这是 ACF 最传统也是占比最大的应用市场。在智能手机、平板电脑、电视等设备的液晶显示器（LCD）和有机发光二极管（OLED）面板中，ACF 被广泛用于连接玻璃基板上的透明电极与驱动 IC 或柔性电路板46。

先进封装技术：支持 COG（芯片直接封装于玻璃基板）、COF（芯片封装于柔性基板）及 FOG（柔性基板连接于玻璃基板）等工艺，实现微米级甚至 20μm 以下的超细间距连接。
触控屏与传感器：用于连接触控屏传感器，以及电子纸等柔性显示设备的线路导通。

2️⃣. 半导体与微电子封装

随着芯片向微型化和三维堆叠发展，ACF 在先进封装中替代了传统的焊接工艺：

倒装芯片（Flip-Chip）：在晶圆级封装中，为半导体裸芯片与基板之间提供电气互连和机械固定。
系统级封装（SiP）：用于芯片的三维堆叠与垂直互连，满足高密度封装需求。
特定元器件封装：应用于 CMOS 图像传感器、射频（RF）模组、电源管理 IC 以及存储器封装中。

3️⃣. 新兴电子与可穿戴设备

柔性电子的崛起为 ACF 带来了广阔的新兴市场：

柔性/折叠设备：折叠屏智能手机、可卷曲显示器等铰链区域的连接，要求材料具备极高的柔韧性和耐弯折性。
可穿戴与医疗电子：智能手表、健康监测设备，以及植入式医疗器械、内窥镜摄像头、助听器等，利用 ACF 实现小体积下的高可靠性连接。

4️⃣. 摄像头模组组装

在智能手机、车载及监控摄像头中，ACF 用于连接摄像头内部的传感器与电路板。

应对基板翘曲：与平整的玻璃基板不同，摄像头模组中的陶瓷基板在制造中容易产生翘曲。因此，该场景通常会使用含有大粒径导电粒子的 ACF，以确保在基板不平整的情况下依然能实现稳定的导通。
低压接合：摄像头传感器极为精密，大粒径 ACF 还能在较低的压力下完成导通，避免压坏精密器件。

5️⃣. 汽车电子与智能座舱

随着新能源汽车的发展，车载显示和智能驾驶系统对 ACF 的需求激增：

车载显示：全景天幕、中控大屏、数字仪表盘、抬头显示（HUD）等，要求 ACF 具备极强的耐冷热交替和抗震动性能。
自动驾驶（ADAS）：车载摄像头模组和各类雷达传感器的精密互连。

6️⃣. 其他细分领域

RFID 标签与智能卡：作为倒装芯片凸点与柔性基板焊盘互连的成熟方案，具有快速固化（甚至室温固化）的特点。
印刷电子：用于纳米银线电路的低温固化连接。

随着电子产品向轻、薄、短、小化发展，ACF 成为替代传统锡焊工艺的关键材料，主要应用于需要高密度、细间距连接的电子领域：

显示面板封装：如液晶显示器（LCD/OLED）的芯片玻璃接合（COG）、芯片软板接合（COF）等。
电路板连接：柔性电路板（FPC）与印刷电路板（PCB）或玻璃基板的连接（FOB/FOG等）。
新兴领域：触控屏、传感器、可穿戴设备以及新能源汽车的智能座舱等。

4. 市场与发展

ACF 属于高技术功能性材料，早期由索尼（Sony）于1973年设计销售，长期以来全球大部分市场份额被日本企业占据。近年来，随着国内电子产业链的发展。
