一张纸，让看不见的压力现出原形——压力测量胶片（感压纸）科普

在制造业的产线上，有一个问题困扰了工程师几十年：压力看不见、摸不着，怎么知道它分布得均不均匀？

热压机的压力是否平行？辊筒的两端是否一致？密封面的贴合是否完整？法兰的螺栓预紧力够不够？这些问题的答案，直接决定了产品的良率、设备的寿命，甚至整条产线的安全。

传统的做法是用测力传感器或压力表测量一个”总压力值”。但总压力合格，不代表每个点都合格——两台设备施加的总压力可能完全相同，一台压力分布均匀，另一台却集中在一角。而压偏的那一角，可能正是批量不良的根源。

压力测量胶片（又称感压纸、压敏纸），就是为解决这个”看不见”的问题而生的检测材料。

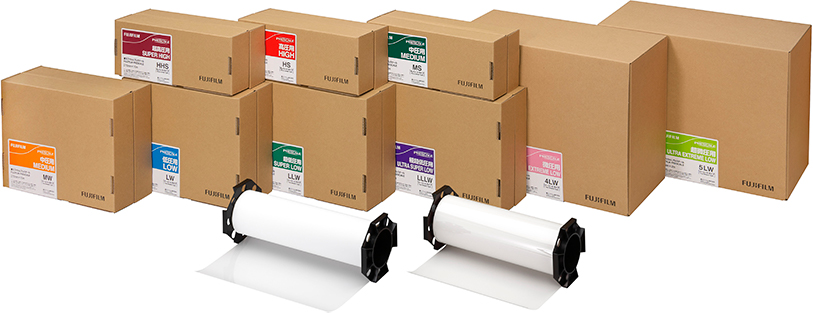

检测人员查看感压纸显色结果

它是什么：一张会”显影”压力的胶片

压力测量胶片是一种基于微胶囊显色技术的感压材料。从外观上看，它就是一张薄薄的胶片，但它的内部结构暗藏玄机。

胶片分为双片型与单片型两种结构：

• 双片型：由 A、C 两片胶片组成，一片涂有含成色剂的微胶囊层，另一片涂有显色剂层。使用时将两片的化学涂层面对叠，一同放入被测位置。
• 单片型：在单片基材上依次涂布微胶囊层与显色剂层，使用时直接放入即可，操作更简便。

无论哪种结构，其显色机理是一致的：微胶囊受压破裂 → 成色剂转移到显色层 → 化学反应显出红色。

感压纸结构与显色原理

这里有一个精妙之处：胶片中均匀分布的微胶囊，大小不同、破壁强度不同。压力小的部位，只有强度低的微胶囊破裂，颜色浅；压力大的部位，从弱到强的微胶囊层层破裂，颜色深。于是，显色浓度与压力大小建立起稳定的对应关系——压力分布图，就这样被”打印”在了胶片上。

参照随产品提供的标准色卡，即可目测判断压力值；配合扫描分析系统或手机分析 App，还能进一步将颜色转化为精确的数值，输出压力分布云图、载荷值、受压面积等量化数据。

它能测什么：从0.006到300MPa的宽量程

压力测量胶片的量程覆盖范围相当宽，从低压到超高压共分为多个型号，覆盖 0.006～300MPa，可以满足从柔软的海绵材料到坚硬的金属模具等绝大多数工业场景的测量需求。

具体而言：

压力区间	典型应用
低压段（0.006 MPa起）	海绵、泡棉、纸品、软质密封件
中低压段	辊筒压区、热封、贴合、层压
中压段	模具合模、冲压、压装、螺栓紧固
高压段（至300MPa）	锻压、超高压成型、硬质材料压制

需要说明的是，不同型号对应不同的压力区间，选型时需结合实际工况的压力范围、温度条件进行匹配，必要时可通过样品测试验证。

标准色卡与压力对照

对于高温工况（如热压、热封、热辊压），还有专门的高温型产品线：耐热型 100 系列适用于 35～150℃，耐热型 200 系列适用于 150～220℃——在热量与压力同时作用的场景下，依然能够准确测量压力分布。

怎么用：四步完成一次压力”体检”

压力测量胶片的使用流程非常简单，不需要对设备做任何改造：

1. 裁剪：根据被测部位的形状，用剪刀将胶片裁成合适的尺寸（双片型需 A、C 两片对齐裁剪）；
2. 放置：将胶片放入需要检测的位置——辊筒之间、模具之间、法兰面之间、热压板之间；
3. 施压：按正常工艺条件加压（设备正常生产或手动加压均可）；
4. 判读：取出胶片，对照标准色卡目测压力分布，或用扫描仪/手机 App 进行量化分析。

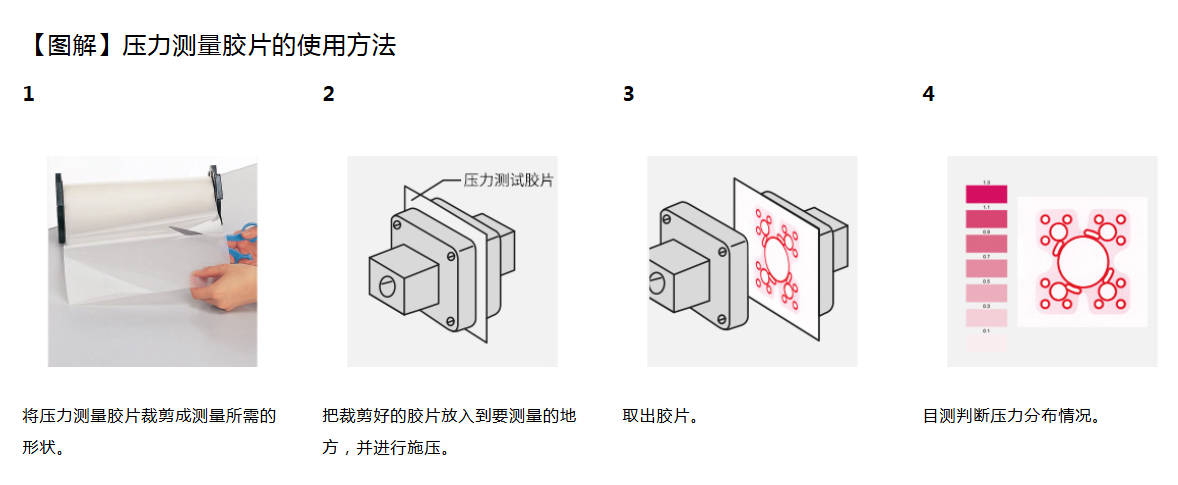

感压纸使用步骤

整个过程不改变工艺参数，不需要停机改造，几分钟即可拿到一张完整的压力分布图。

判断标准也很直观：显色均匀、边界清晰，说明压力分布良好；出现明显的深浅斑块、一侧深一侧浅、局部空白，则提示压力偏载、部件变形或贴合不良。

测完之后：从”看图”到”数据”

目测判读适合快速筛查，如果要存档、对比或做工艺改进，就需要数字化分析。

目前的分析方案有三种：

• 压力图像分析系统（台式）：用专用扫描仪读取胶片，在电脑上生成压力分布云图，支持整体、局部、单点分析，数据可导出至 Excel，也可生成 3D 立体图像，适用于实验室与工程部门；
• 手机分析 App：用手机拍摄显色后的胶片，即可在移动端直观呈现压力值、压力分布、载荷值、面积值，适合现场快速检测与记录；
• 图像分析基站：由 FA 相机与 LED 照明组成，可实现产线级压力数据的自动化采集与分析，适合批量检测场景。

无论哪种方式，核心都是把”红色深浅”翻译成”压力数值”，让检测结论可量化、可追溯、可对比。

它用在哪里：九大典型行业场景

压力测量胶片的应用横跨众多制造行业，按测量对象可归纳为九类典型场景：

① 压区压力——压光辊、施胶辊、橡胶辊安装后的平行度与压力一致性检查；

② 层压压力——干膜压合、层压机、覆膜辊的压力分布验证；

③ 卷绕压力——卷材收卷张力与贴附均匀性检测；

④ 接触压力——刹车片、离合器摩擦片的贴合面积与压力分布；

⑤ 压缩压力——真空热压、等静压、多层陶瓷叠层设备的压力校验；

⑥ 接触条件——CMP 抛光头、芯片贴装吸嘴、晶圆键合的接触状态确认；

⑦ 刮刀压力——锡膏印刷、涂布工序的刮刀压力分布调校；

⑧ 紧固压力——气缸垫片、法兰密封面的螺栓预紧力验证；

⑨ 冲击压力——瞬间峰值压力的捕捉与记录。

落到具体行业，几个高频应用值得展开：

轮胎制造——轮胎的均匀性直接影响车辆操控与安全。将感压纸置于胎面与压辊之间，可以直观看到胎面接地压力分布、压辊压力是否一致，是轮胎厂的标准检测手段之一。

轮胎接地压力检测

半导体——晶圆的 CMP（化学机械抛光）对压力均匀性极其敏感：抛光头压力偏载，会直接造成晶圆去除率不均，导致平坦度不良。感压纸常用于抛光头与晶圆键合工序的压力分布确认，把工艺窗口”画”出来。

晶圆CMP抛光压力检测

锂电池——极片辊压、电芯热封、模组堆叠，每一道工序的压力一致性都关系到电池的一致性与安全性。压力偏载轻则影响容量发挥，重则造成局部受力过大埋下隐患。感压纸已成为头部电池厂工序验证的常用工具。

锂电池极片辊压压力检测

包装行业——食品、药品包装的热封强度取决于热封压力、温度、时间三要素。热封条压力不均，会导致封口局部不严、漏气漏液。用感压纸验证热封条平行度与压力分布，是包装产线调试的常规动作。

包装热封压力检测

与传统测力方式的互补关系

最后需要澄清一个常见误区：压力测量胶片并不是要取代测力传感器（Load Cell）或压力表，两者是互补关系。

• 测力传感器：输出的是某一点的载荷值（一维、总压力），精度高、可在线监测，但看不到分布；
• 压力测量胶片：呈现的是整个接触面的压力分布（二维），能发现偏载、变形、贴合不良，但属于采样式检测。

实践中成熟的做法是：用传感器监控总压力，用感压纸检查分布。前者保证”压力够不够”，后者回答”压力正不正”——两者结合，才是完整的压力质量控制。

结语

工业检测的趋势，是把不可见的变量变得可见、可量化、可追溯。压力测量胶片用一张薄薄的胶片，把设备内部的接触状态完整地”打印”出来，让偏载、变形、贴合不良无处遁形。

如果您正在为压力偏载导致的批量不良、密封失效、贴合不良等问题困扰，不妨从一次压力分布检测开始——很多悬而未决的质量问题，答案就藏在那张红色的分布图里。

如需了解压力测量胶片的选型建议、样品测试或应用方案，欢迎留言或后台咨询，我们的技术团队将结合您的具体工况提供支持。
