ACF 异方性导电膜：电子设备轻薄化背后的”隐形桥梁”

把一块手机屏幕的显示模组拆到最里层，你会看到驱动芯片和玻璃基板贴在一起，中间既没有焊点，也找不到一根引线。真正把两者连起来的，是一层厚度通常不到头发丝直径三分之一的薄膜——异方性导电膜（Anisotropic Conductive Film），行业内习惯简称 ACF。

芯片、屏幕这些主角之外，它属于那种不被看见、却缺一不可的材料。

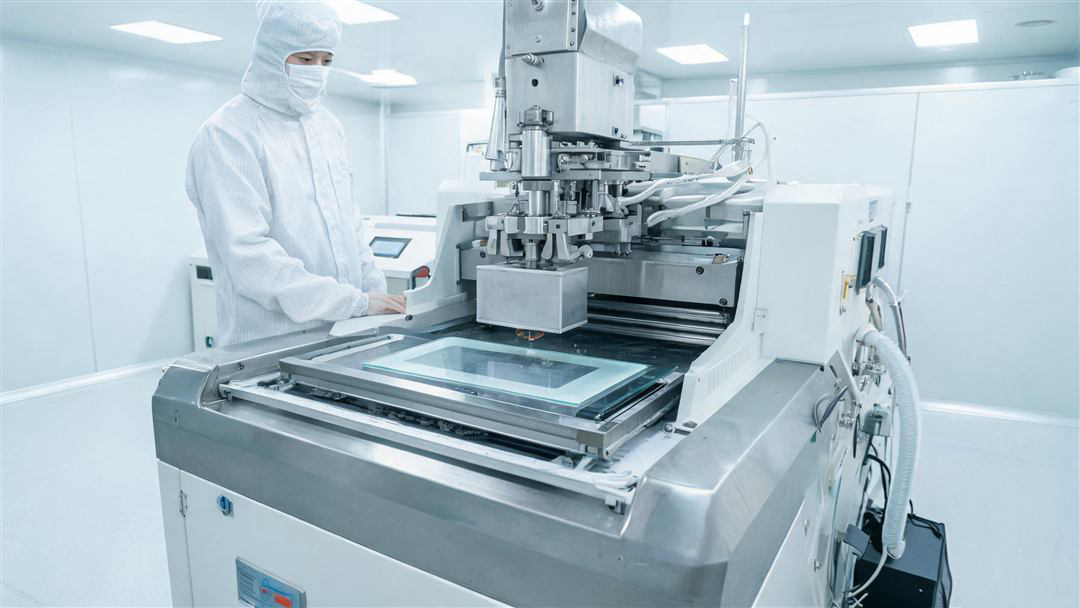

ACF 热压邦定产线场景

一、什么是 ACF

ACF 是一类薄膜状的连接材料，基础配方只有两样东西：绝缘的粘合剂基体，和均匀分散在里面的导电粒子。成品膜的总厚度一般只有十几到几十微米。

它的特别之处全在”异方性”三个字上：

沿膜的厚度方向（Z 轴）可以导电，沿膜面方向（X、Y 方向）则保持绝缘。同一张膜，两个方向，两种电学表现。

这意味着，只要把 ACF 垫在芯片和基板之间压合，上下对齐的电极就能通过导电粒子接通，而左右相邻的电极之间依然是绝缘的——成百上千个连接点一次完成，互不干扰。锡膏焊接做不到这一点：焊接必须逐点进行，而 ACF 是”整面一次成型”。

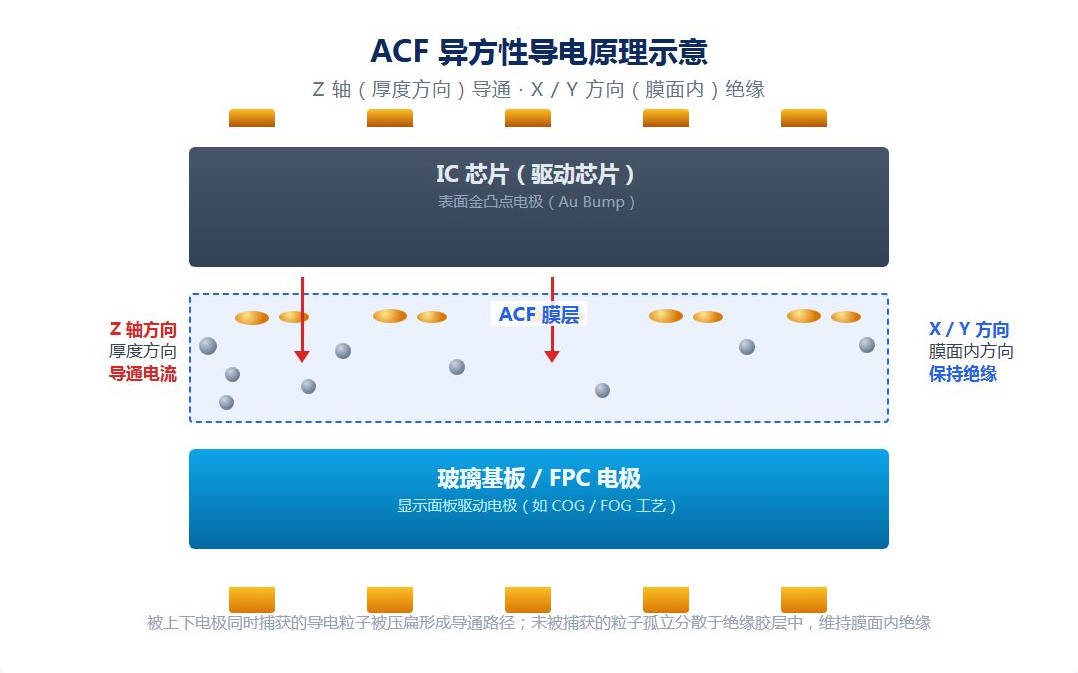

ACF 异方性导电原理示意图

二、它是怎么接通电路的

ACF 出厂时并不导电，导电粒子孤零零地分散在胶层里，彼此不接触。真正的”导通”发生在热压邦定（TC Bonding）那一刻：

贴膜、对位之后，热压头在设定的温度和压力下压下去，胶层受热软化，夹在芯片凸点和基板电极之间的粒子被压扁变形，上下电极经由粒子接通；没有被电极”抓住”的粒子，仍然孤立地留在固化的胶层里，继续承担绝缘的任务。

一压之间，导通和隔离同时完成。这也解释了为什么 ACF 工艺对温度、压力、时间三个参数的匹配要求很严：压力不足，粒子压不实，接触电阻偏高；压力过大，胶层过薄，相邻电极反而容易短路。行业里通常还关注两个指标——粒子压溃率和电极下方的粒子捕获数，它们直接决定连接的可靠性。

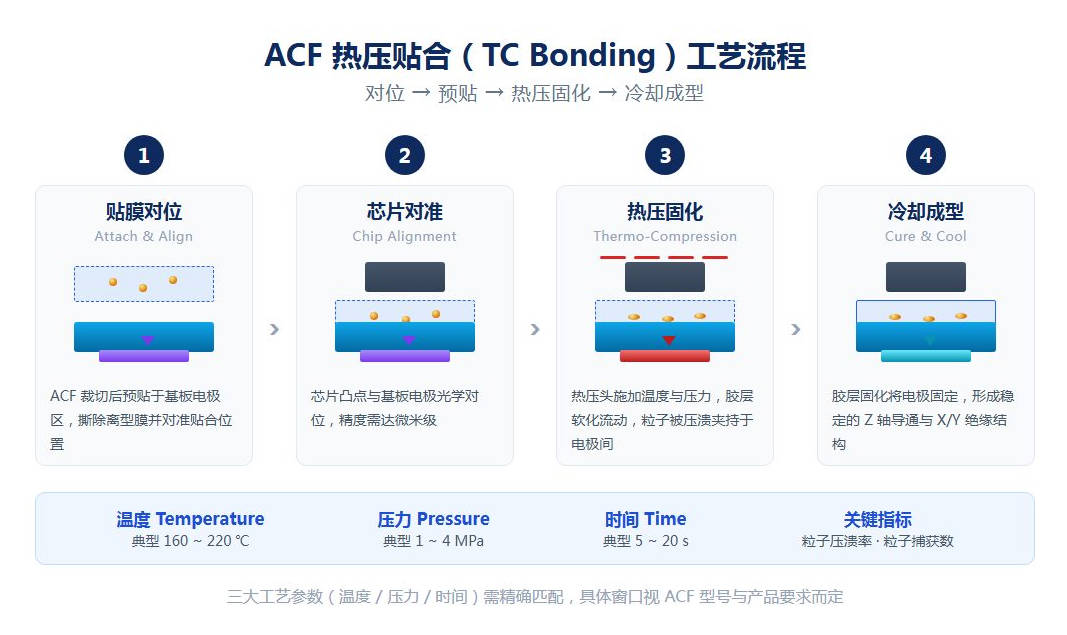

ACF 热压贴合工艺流程图

三、拆开看：一张膜里有什么

组成部分	常见材料	承担的角色
粘合剂基体	环氧、丙烯酸树脂	粘接固定，负责 X/Y 方向绝缘
导电粒子	镍球、镀金/镍聚合物微球	在电极间建立 Z 轴导通
添加体系	固化剂、分散剂等	决定固化窗口与储存稳定性

粒子的用量是个平衡问题：密度太低，电极下方捕获不到足够粒子，接触电阻升高甚至开路；密度太高，相邻电极短路的风险随之上升。行业内的一般要求，是保证每个电极下方都能”抓”到数个有效粒子。

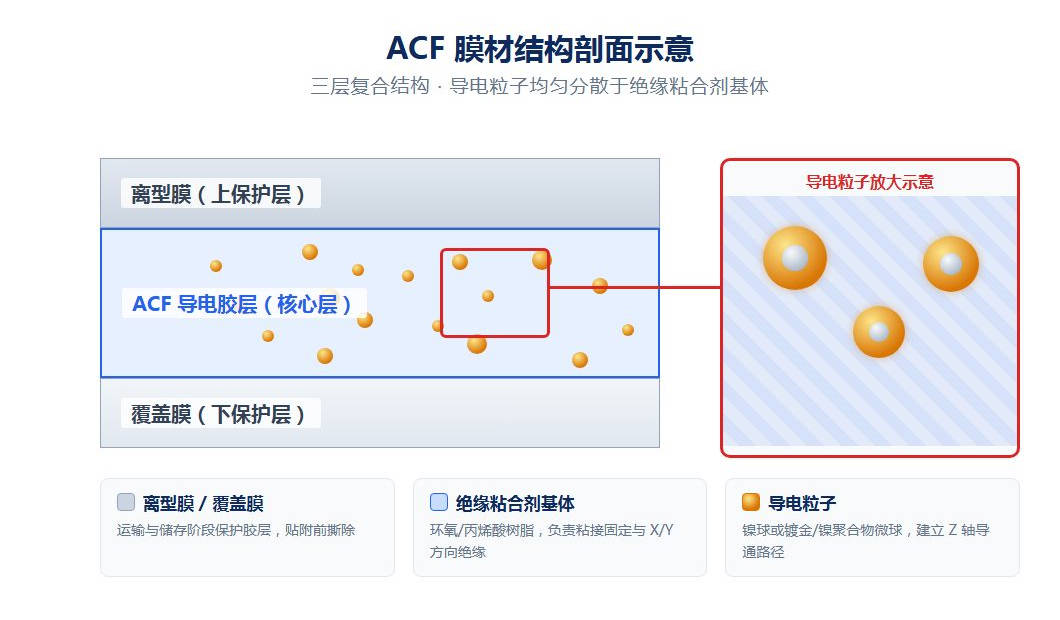

ACF 膜材结构剖面示意图

四、它都藏在哪些产品里

屏幕是 ACF 最大的战场。 手机、平板、电视、车载屏的驱动芯片，要么直接邦定在玻璃上（COG），要么先贴到柔性薄膜再连到玻璃（COF/FOG），大尺寸面板还有 COF 与输入基板相连的 FOB 用法——不同尺寸、不同结构，各有对应的材料系列。伴随分辨率提升，电极间距已推进到 20μm 以下的细间距区间，这正是 ACF 的主场。触摸面板也一样：玻璃触摸屏、薄膜触摸屏与柔性电路之间的连接，普遍用的都是 ACF。

车载场景对可靠性的要求最苛刻。 车内温度跨度大、振动频繁，仪表和中控屏的连接材料要经过车规体系验证——面向车载显示的专用 ACF 产品线，需满足 IATF16949 质量管理体系要求，高温高湿、冷热冲击等测试一项项通过才能上车。

IC 卡里也有一层 ACF。 银行卡、交通卡这类接触式/非接触式双接口卡片，芯片模块与天线线圈之间就用 ACF 连接——卡片会被反复弯折，柔软的胶层恰好能吸收形变；近年出现的指纹识别金融卡，指纹传感器模块同样依赖这种连接方式。

摄像头模组中，柔性电路板与图像传感器、基座之间的细间距连接，ACF 也是常见选择。

还有一类”替代焊锡”的用法值得单独一说：刚性电路板与柔性薄膜之间，用 ACF 代替焊接和连接器，省掉助焊剂和清洗工序，低温加工对周边元器件也更友好。而 Micro LED、可穿戴设备这些新形态产品，正在成为 ACF 的下一批增量市场。

五、为什么细间距连接非它不可

电极间距从几十微米一路缩到 20μm、10μm 量级，焊料桥连短路的问题越来越难控，回流焊的高温对玻璃和柔性基材也不友好。ACF 的低温工艺、免清洗、无铅环保，加上胶层能吸收热膨胀差异与弯折形变，让它在”焊不了、焊不好”的场景里几乎成了默认选项。

固化之后，产品还要经历高温高湿、冷热冲击、弯折疲劳等一系列可靠性验证，才能满足车载、工控等严苛场景的要求——这也是一线 ACF 厂商真正的技术门槛所在。

六、写在最后

ACF 是典型的”隐形冠军”材料——它单价比不起芯片、屏幕，却决定了无数电子产品的显示品质与连接可靠性。随着显示器件向折叠、卷曲形态演进，以及驱动芯片间距持续微缩，ACF 的技术价值还将进一步凸显。

对于深耕光电与智能制造领域的材料服务商而言，理解 ACF 这类精密连接材料的技术逻辑，是做好显示产业链配套服务的基础。后续我们将继续带来更多光电材料的科普解读，欢迎关注交流。
