测量胶片使用指南
\r” class=”featured-image” />

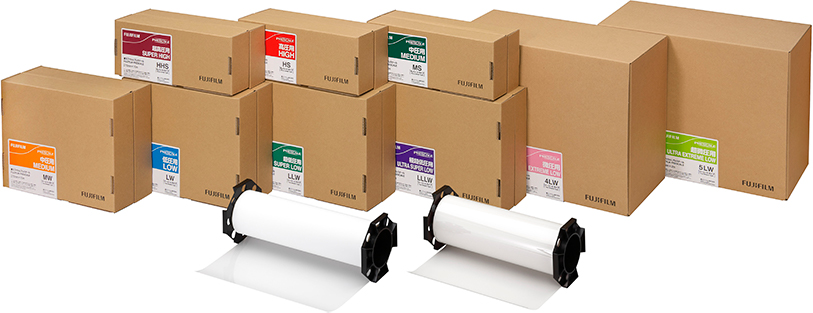

压力测量胶片是一种能以看得见的方式呈现压力、表面压力和压力分布情况的产品，可用于测量压力平衡、压力分布以及压力大小。它在众多行业中都有着重要的应用价值，下面将为您详细介绍其相关信息及使用方法。
技术原理与组成
胶片类型
压力测量胶片分为双片型与单片型两种。双片型是在支撑体上分别涂有发色剂与显色剂的胶片，使用时通过叠加化学涂抹面；单片型则是在一片支撑体上涂有发色剂与显色剂的胶片。
显色原理
发色剂层中的微胶囊被压力破壁，渗出显色染料被显色层吸附，由此产生化学反应后显出红色。发色层上的微胶囊有多种大小和强度，且被均一涂布在发色层上，所以受压时会根据压力大小得到不同的显色浓度。
操作指南
普通压力测量胶片
- 将压力测量胶片裁剪成测量所需的形状。裁剪时，若使用剪刀裁剪 A 胶片，须注意避免压力测量部分的微胶囊破裂，破裂的微胶囊可能导致测量时着色不均匀。
- 把裁剪好的胶片放入到要测量的地方，并进行施压。
- 取出胶片，目测判断压力分布情况。
- 使用专用扫描仪读取颜色发生变化的区域。
高温压力测量胶片 LLW
- 从黑色和蓝色聚乙烯袋中取出压力测量胶片，切成所需的形状。
- 将 A 胶片（涂有发色剂（微胶囊）的基材（PEN 基））的发色剂和 C 胶片（涂有显色剂的基材（PEN 基））的显色剂放在一起，把裁剪好的胶片放入到要测量的地方，C 胶片在下面，A 胶片在上面，施加压力。对胶片中的微胶囊进行加热可能会影响显色，因此建议按照富士胶片的评估条件放置。
- 取下压力测量胶片，目测判断压力分布情况。
应用场景与适用范围
压力测量胶片适用于多个行业，如印刷电路板（PCB）、电池（PV/FC/Lib）、半导体、汽车、电子等行业。
参数说明与性能边界
普通压力测量胶片
覆盖压力范围为 0.006～300MPa，共有 8 款型号，9 种类型。
高温压力测量胶片 LLW
- 尺寸：270mm×6m。
- 压力测量范围：0.5MPa～2.5MPa。
- 推荐加热温度：180°C～220°C（双面加热）。如果温度低于推荐范围，颜色浓度会降低；如果温度高于推荐范围，颜色浓度会更高，且温度超过推荐范围可能会导致基材变形，或者在测量后剥离 A 胶片和 C 胶片时，胶片涂层脱落。
- 精度：±10% 或以内（使用浓度计测量）。
常见问题及解决方案
胶片使用相关
- 能否重复使用：不能重复使用。
- 能否用其他工具裁剪：可以用剪刀裁剪压力测量胶片。
- 裁剪 A 胶片有什么注意事项：须注意避免压力测量部分的微胶囊破裂，破裂的微胶囊可能导致测量时着色不均匀。
- A、C 胶片放置顺序有要求吗：建议按照富士胶片的评估条件，将 C 胶片放在下侧，A 胶片放在上面，因为对胶片中的微胶囊进行加热可能会影响显色。
颜色显影相关
- 颜色浓度与温度有什么关系：胶片上的颜色显影受施加在胶片上的热量影响。温度低于推荐范围，颜色浓度会降低；温度高于推荐范围，颜色浓度会更高。
- 颜色浓度和压力值对应关系不准确怎么办：当压力应用条件与标准图表上的条件不不能保证获得的压力值准确。在这种情况下，应使用测量片来测量压力分布，且必须使用与手册中描述的条件相匹配或相似的条件。
产品存储相关
- 能否长期在高温环境下存放：尽量避免长期在高温环境下存放本产品，需要使用前放置到检测处为佳。
- 产品保存有什么要求：把 A 胶片和 C 胶片都放回原来的袋子里，再放进盒子里，存放在阴凉、阴暗的地方。将产品长期保存在光线充足的地方或暴露在阳光下，会导致产品的变色，颜色浓度降低，导致结果与产品的标准性能不符。
维护与存储要求
有效期
有效期印在产品包装盒的标签上，已过期的压力测量胶片质量不能得到保证，请务必在过期前使用。
存储环境
建议将产品存放在阴凉、阴暗的地方，以减少随着时间的性能降低。当颜色失去浓度时，产品可能不再有正常的性能，无法保证结果，建议购买一个新的压力测量胶片。
服务支持信息
样品获取
可以提供 100m x 130mm 的样品产品，可通过咨询页面联系要求提供样品。
兼容性说明
压力分布图系统目前与高温压力测量胶片 LLW 不兼容，但今后有计划兼容，一旦有了信息，会立刻对外宣布。
文档获取途径
带有颜色样本的图表只在配套提供的用户手册中有，而用户手册不单独出售，所以请购买新的压力测量胶片产品。
