从手机里的多层陶瓷电容器（MLCC），到汽车电子的陶瓷基板，这类器件都是一层层叠出来再压实的。叠层、层压这道工序，最怕的就是压力不均——局部压不实会分层，局部压力过大又压裂。这一篇讲感压纸如何给层压机做”压力体检”。
一、基板的层压，为什么对均匀度零容忍
刚性基板（如陶瓷生瓷片叠层）、柔性电路板在制造中都要经过层压机压实：
- 生瓷片叠层压合：几十层生瓷片叠在一起加压，任何一层受力不均，烧结后就会出现分层、翘曲。

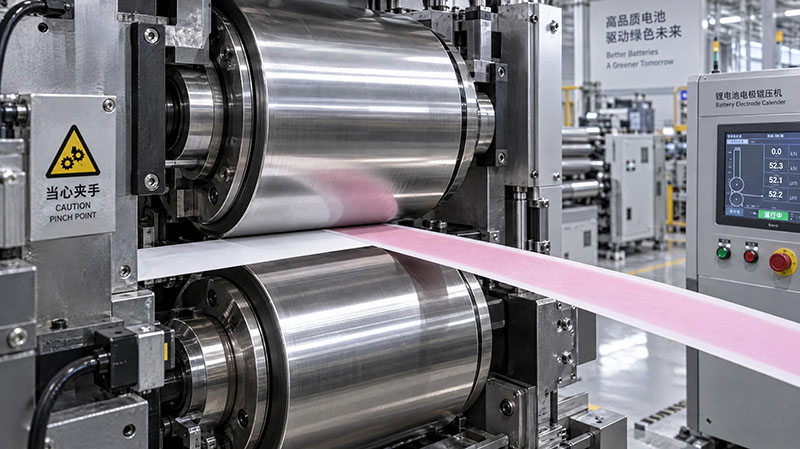

- 真空层压机：在抽真空下把多层材料压合，压辊或压板的平行度、压力分布直接决定层间结合质量。
- 柔性基板压合：同样依赖均匀的线压力，否则出现气泡、脱层。
设备仪表只显示”总压力”，但压板上每一处的实际压力受加热变形、压辊磨损影响，常与设定不符。
二、感压纸怎么解决问题
- 整面二维成像：一次施压，压板/压辊的压力分布全貌尽收眼底。
- 可剪裁：胶片剪成与压板同形，覆盖整个受压区。
- 量化趋势：用图像分析系统得到平均压力、受压面积，每次保养后对比是否回到基准。
- 低成本点检：相比在压板密布传感器，胶片适合定期保养与换型确认。
三、怎么做：层压机压力体检四步

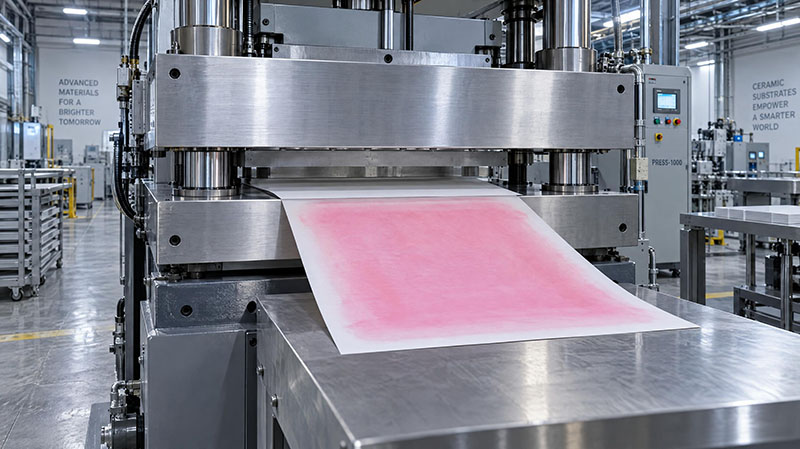

- 裁剪铺放：把感压纸剪成压板/压辊形状，平铺于压板间。
- 加压复现：按工艺温度与压力加载，复现真实层压工况（高温机型需用高温型）。

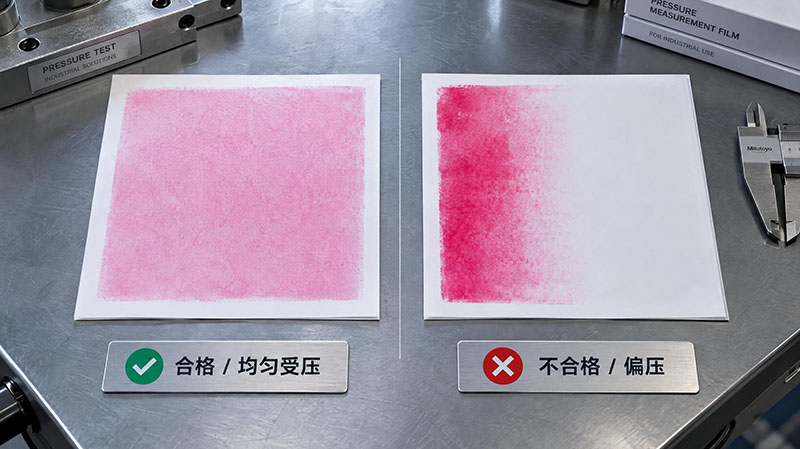

- 取出判读：粉红色深浅即压力大小，对照色卡或扫描成像。
- 建档对比：与上次基准图叠加对比，发现压辊倾斜、局部磨损等隐患。
四、真实场景：压辊倾斜与局部磨损预警

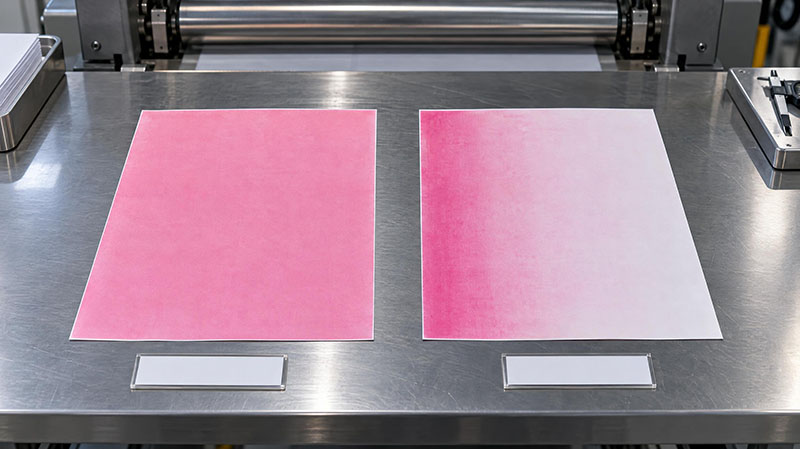

在某基板厂的层压机周期保养中，工程师铺感压纸复现压合，发现压辊一侧颜色明显偏深、另一侧偏浅，判读为压辊安装倾斜。重新调平后复测均匀，后续批次的气泡、脱层不良下降。
生瓷片叠层工序则用胶片检查层压机轴的载荷分布，识别”中心不足、边缘过冲”的异常，避免烧结后分层。柔性基板真空层压同理，用胶片确认压合面无留白、无局部过压。
五、对比测力传感器：总力准 ≠ 压得匀
测力传感器确认”总力到没到”，感压纸确认”整面匀不匀”，二者配合才能既保工艺力、又保结合质量。
六、上手要点
- 高温工况：层压常带温，需用高温型感压纸（如推荐施热温度 35~220℃ 的型号），普通型会受温度干扰。
- 温湿度：常温测量在推荐环境进行，判读按修正曲线。
- 定量优先：关键压机建议用图像分析系统定量存档。
