CP806AM-16AC玻璃触摸屏FOG导电膜｜盖板玻璃FPC邦定16μm

玻璃触摸屏的 FOG 工序

电容式触摸屏的传感器电极做在玻璃基板（盖板玻璃或传感器玻璃）上，信号引出端要连一条 FPC 到主板。玻璃上的 ITO 电极又细又密，这条 FPG 邦定线（FOG）用的就是异方性导电膜——贴膜、对位、热压，电极导通、端子间绝缘一次完成。

迪睿合 CP806AM-16AC 是专为玻璃触摸面板开发的 FOG 用 ACF，对应触摸面板玻璃基板与薄膜材料（FPC）的电极连接。

规格参数

注：最小电极间距指相邻电极间距；FOG 邦定压力按压着面积计算。以上为迪睿合官网公开数据。

触摸屏邦定，它针对性解决了什么

粘合剂配方对准多层 FPC。触摸屏的 FPC 常常是 2 层、3 层结构（信号线多、还要过 EMI 屏蔽层），CP806AM-16AC 采用特殊开发的粘合剂成分，对多层 FPC 显示出良好的接着性——邦定后的剥离强度，直接决定触摸屏经过组装、跌落、高低温循环后触控会不会失灵。

16μm 薄膜。触摸屏模组的总厚度是消费电子的结构设计硬指标，膜越薄，邦定区的台阶越小，贴合到显示屏时（OCA 全贴合工艺）的气泡风险越低。

参数定位清晰。50μm 最小间距、60,000μm^2 最小接触面积，正好卡在触摸屏引出电极的常规设计区间：比显示面板 COG 的间距宽松，比一般 FOB 的要求细，配 10μm 镀金/镍树脂粒子，是触摸屏 FOG 的标准配置。

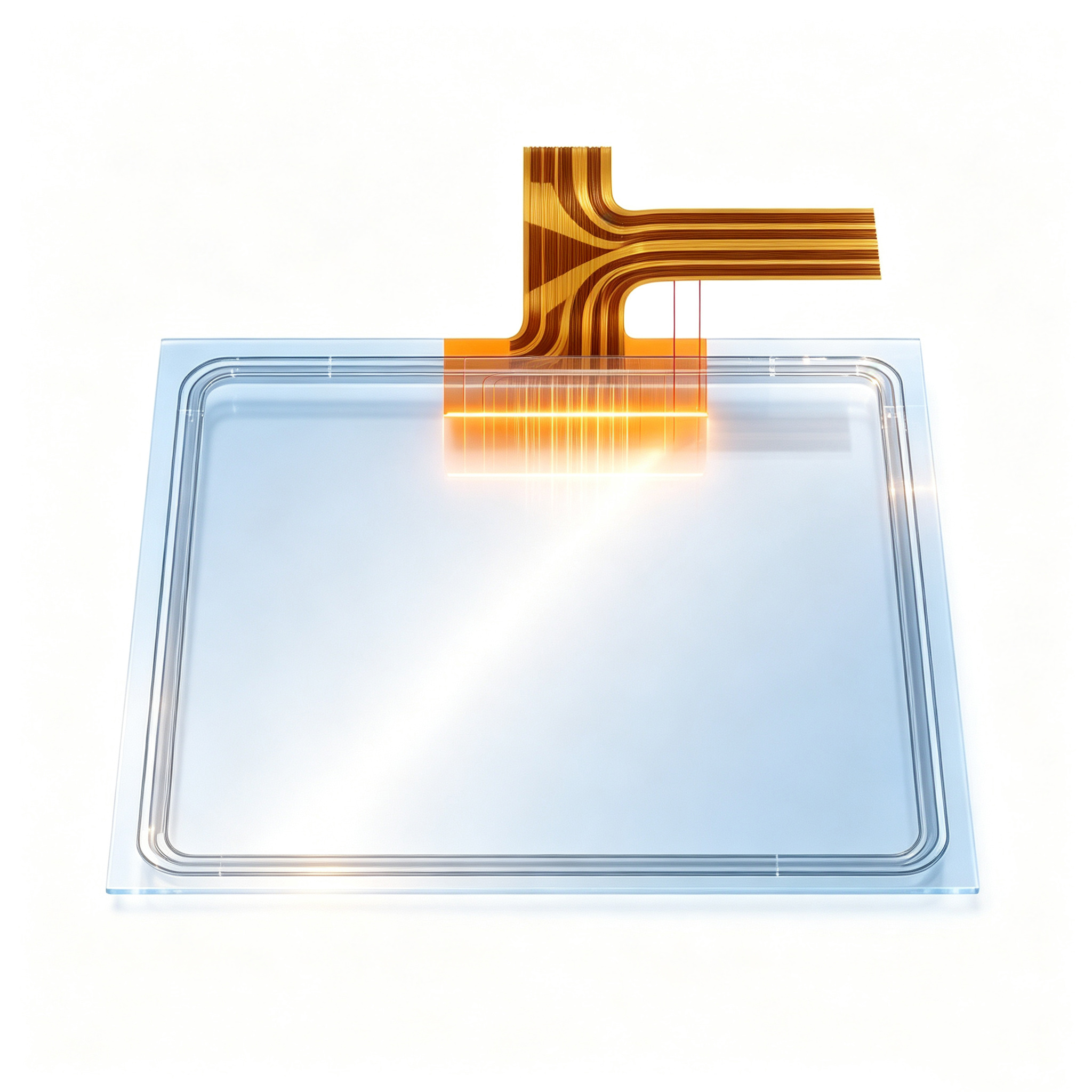

产品构造与应用

常见问题

手机用的 GG 结构和 GFF 结构触摸屏，这款都能对吗？

CP806AM-16AC 的定位是”玻璃基板与薄膜材料的电极连接”，凡是以玻璃为基材、向 FPC 引出电极的触摸屏结构都在对应范围内。GFF 这类多层 Film 结构中 Film 对 Film 的连接需求，可另行参考迪睿合 FOF 用途的型号，把你的结构图发我们即可确认。

和显示屏用的 FOG ACF 能不能通用？

不建议直接替换。触摸屏玻璃上的电极材质（ITO/金属网格）、FPC 层数、邦定区长度都和显示面板不同，CP806AM-16AC 的粘合剂配方和粒子规格是按触摸屏的这些条件调的。用错型号，常见后果是剥离强度不足或导通电阻偏大。触摸屏和显示屏邦定需要同时采购的话，两边的型号我们分开推荐。
