整套可视化分为简易肉眼定性可视化、专业设备数字化定量可视化两大层级，核心依托微胶囊全域均匀显色机制，把二维接触面每一处压强转化为永久红色印记，直观呈现压力高低、疏密、不均区域。
一、底层物理化学基础：全域像素级显色成像（分布可视化的核心）

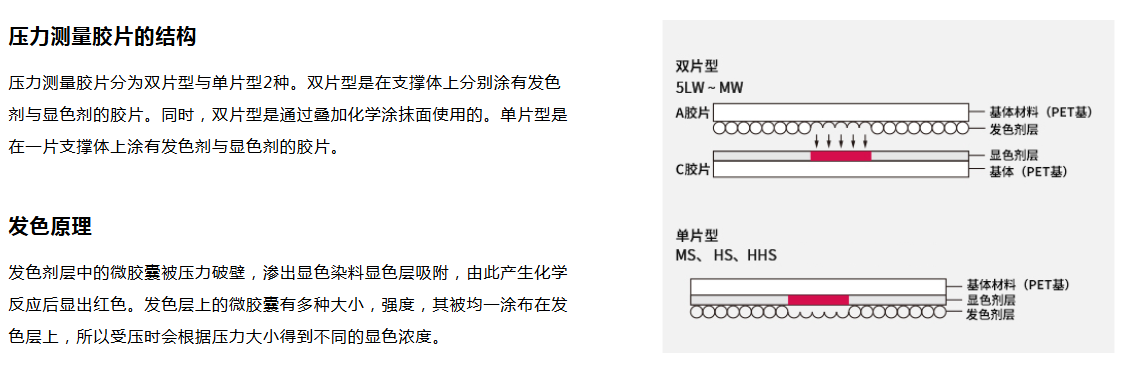

双片/单片胶片分层结构
- 均匀微米级微胶囊涂布
胶片表面铺满尺寸、耐压强度统一的脆性染料微胶囊，微米级均匀分布，相当于无数微型压力传感器铺满整个薄膜接触面，每一个胶囊对应一个微小测量像素点富士胶片。
- 压力与显色密度一一对应
任意位置的正向压强决定该区域破裂胶囊数量：
- 无压力：胶囊完好，完全无色；
- 低压：少量胶囊破裂 → 浅粉色；
- 中高压：大量胶囊破裂 → 深红色；
- 超压：胶囊全部破碎，颜色饱和不再加深。
- 复刻完整接触轮廓
胶片极薄（约 10~20μm），可贴合平面、曲面、异形密封面，受压区域完整复刻两个工件贴合的完整轮廓，空白无色区域代表无接触、压力缺失，红色深浅直接区分压力梯度，一次性生成完整二维压力分布图谱Sensor Pro…。
- 显色不可逆永久留存
压力印记不会消退，可长期保存，作为压力分布原始记录。
二、第一层：目视简易可视化（现场快速定性判断）
无需仪器，直接肉眼观察压力分布，工厂现场快速质检：
标准比色卡+压力显色样片
操作步骤
- 裁切胶片，夹在待测接触面之间，施加设备工作压力；
- 取出胶片，胶片上红色区域 = 实际承压区域，空白 = 未接触；
- 配套原厂标准比色卡对比颜色深浅，快速判断局部压力大小；
直观可识别的分布问题
- 局部大片深红：单点压力过载、压伤；
- 边缘浅红、中间无色：工件平行度差、中间虚压；
- 色块断续分散：密封垫片贴合不连续、漏压；
- 四周深、中心浅：夹具边缘压紧、中心压力不足。
三、第二层：数字化高精度可视化（定量云图、3D 立体分布）
肉眼只能定性，搭配FPD-8010E 专业扫描分析系统 / Prescale Mobile 手机 APP，实现量化、多维可视化成像，是研发、精密制程的标准方案。
1. 硬件读取：扫描仪采集全域光学密度
- 显色后的胶片平整放入专用扫描仪，高分辨率逐像素读取红色光学密度（OD 值）；
- 配套原厂校准板消除扫描仪误差，建立光学密度 ↔ 压强 MPa标准校准曲线（每一款 Prescale 型号对应专属曲线）富士胶片。
2. 软件转换：颜色数据转为压力数值
软件根据校准公式，把每一个像素点的红色深浅换算为精确压强值，生成数字压力矩阵，提供多种可视化图表：
FPD分析软件界面
（1）二维压力伪彩云图（最常用）
软件将不同压力区间分配差异化色阶（蓝→绿→黄→红），低压力冷色、高压力暖色，整张图直观看到全域压力梯度、高压集中区、低压空白区，可局部放大 4/8/16 倍查看细节。
（2）截面压力折线分布图
自定义一条直线穿过承压区域，生成二维曲线，直观展示这条线上从左到右压力连续变化，判断压力是否均匀、有无突变峰值。
（3）三维立体压力地形图（3D 可视化）
以高度代表压力大小，生成立体曲面图：凸起越高 = 压力越大，凹陷 = 低压 / 无压，直观呈现凹凸不平的压力形貌，适合模具、热压头平行度分析Fujifilm。
（4）配套统计可视化
压力直方图、平均压力 / 峰值压力标注、总载荷条形图，可导出 Excel 数据归档。

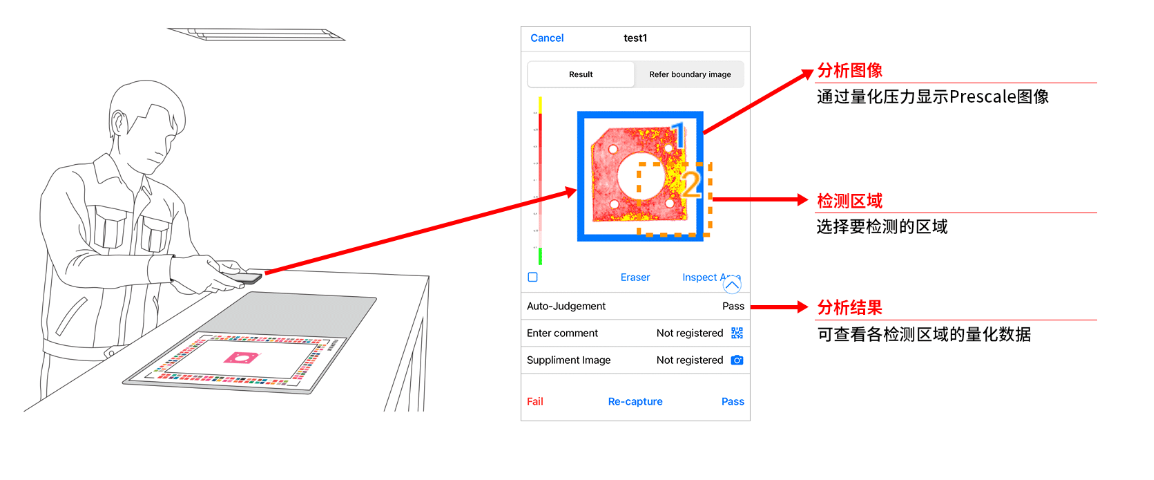

3. 轻量化移动端方案：Prescale Mobile APP
手机拍摄显色胶片，AI 自动识别显色区域，快速生成简易压力分布图，适合现场快速巡检，无需专业扫描仪。
四、双片型 / 单片型结构对分布成像的适配差异
- 双片型（W 系列，5LW~MW）
A 膜（微胶囊层）+ C 膜（显色层）对贴加压，受压后仅 C 膜留存完整红色压力分布图；两层分离后无压力区域不会串色，超低压、微小压力分布成像更细腻，适合软胶、薄膜贴合。
- 单片型（S 系列，MS/HHS/HHS）
单层一体化涂布，加压后直接单片显色，高压下两层不会滑移错位，高压冲压、金属接触面的压力轮廓不变形，分布成像精度更高。
